Un problème multiple Dans les dernières années, la croissance substantielle de dispositifs électroniques destinés à équiper nos installations, a donné lieu à un changement significatif des types de charges connectées au système électrique.

Ces dispositifs sont actuellement équipés d’une électronique qui, d’une façon ou d’une autre, permet de nous fournir un rendement supérieur des tâches, des processus productifs ou des activités que nous réalisons. Nous utilisons tous des ordinateurs pour notre usage personnel ou pour le traitement et le contrôle des systèmes de production avec des variateurs de vitesse, climatisations, ascenseurs qui s’ajustent lentement en s’approchant de leur étage de destination, etc. Ces dispositifs sont équipés de redresseurs, modulateurs, etc. qui produisent une distorsion de la forme d’onde du courant pour un fonctionnement correct.

En définitive, nous pouvons affirmer que tous ces dispositifs et équipements ont contribué à améliorer notre qualité de vie mais, en revanche, ils impliquent une plus grande pollution de notre système électrique et, de ce fait, un haut niveau d’harmoniques.

1- Filtrage d'harmoniques

Réduction des courants harmoniques jusqu’à l’ordre de 50 (2500 Hz). Possibilité de sélection des fréquences harmoniques à filtrer pour obtenir une plus grande efficacité.

Les filtres actifs AFQevo sont des équipements multifonction 3 en 1, avec une technologie d’avant-garde qui permet de réaliser 3 fonctions différentes avec un seul équipement.

En outre, ces fonctions peuvent être priorisées dans l’ordre qui sera nécessaire.

Autodiagnostic

AFQevo dispose d’un système interne d’autodiagnostic, pendant le démarrage, pour montrer à l’utilisateur si celui-ci fonctionne correctement ou s’il existe un problème de connexion. Les messages sont montrés automatiquement sur son display TFT tactile, assurant une rapide visualisation. De cette façon, le fonctionnement correct du filtre est assuré, outre éviter des dommages par le fait d’une installation incorrecte.

Plus facile à installer

AFQevo a une conception à format mural, pour être installé sous une forme rapide et facile en raison de son poids réduit et de ses dimensions.

En outre, il permet l’installation de transformateurs tant sur le côté du réseau que sur celui de charge.

Amplifiable

AFQevo permet l’installation en parallèle de jusqu’à 100 filtres. Cette option dote l’installation d’une haute flexibilité en vue de futurs besoins de filtrage dans le cas d’amplification des charges ou de changements dans les habitudes de consommation.

La capacité de travailler en parallèle permet au système l’utilisation de stratégies de redondance et une mise à profit maximale des équipements. Ainsi, les équipements travaillent dans leur rang de plus grande efficacité, en créant une usure uniforme sur tous leurs composants.

Datalogger
AFQevo dispose d’une mémoire interne de 2Gb pour l’enregistrement de la courbe de charge dans chaque phase des paramètres suivants : tension, courant de réseau et de charge, puissance active de réseau et de charge, puissance réactive de réseau et de charge, THDi (total), température interne et % d'utilisation du filtre.

Sécurité de l’installation

AFQevo dispose d’un système de sécurité dans son micrologiciel selon la réglementation IEC 60730, en réalisant les tâches d’autodiagnostic du code et du matériel qui l’exécute. De cette façon, il est garanti que le système travaillera en mode sûr en cas de détection de défaillance.

Système de gestion thermique intelligente

AFQevo règle la vitesse de rotation des ventilateurs, selon les besoins de chaque moment, pour minimiser le bruit généré par l’équipement et maximiser la vie de ces derniers. De cette façon, la fonctionnalité maximale est assurée dans toute la plage de températures de travail et la détection de la dégradation du système d’aération permet des actions de maintenance préventive.

Vérification à distance

AFQevo dispose de connectivité Ethernet permettant l’accès à distance pour réaliser un diagnostic on-line ainsi que des actualisations de système, sans besoin de déplacements pour l’assistance technique.

Web server intégré

AFQevo dispose d’un port Ethernet qui permet l’accès à son site web depuis tout navigateur pour la surveillance online de paramètres instantanés, télécharger des données et des événements stockés, sans besoin de télécharger une application de logiciel.

Gestion énergétique par communications

AFQevo dispose d’un port RS-485 et d’un autre Ethernet permettant la possibilité de le connecter à travers le protocole Modbus RTU à notre logiciel de gestion énergétique « PowerStudio Scada » pour pouvoir surveiller des valeurs instantanées, réaliser des graphiques et des tableaux, la génération de rapports et la détection d’alarmes.

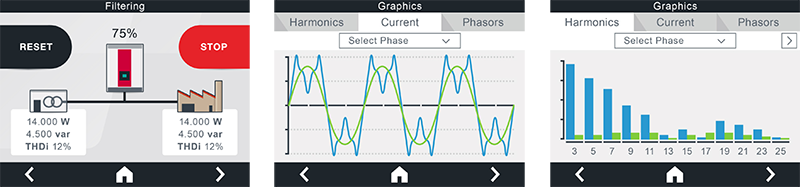

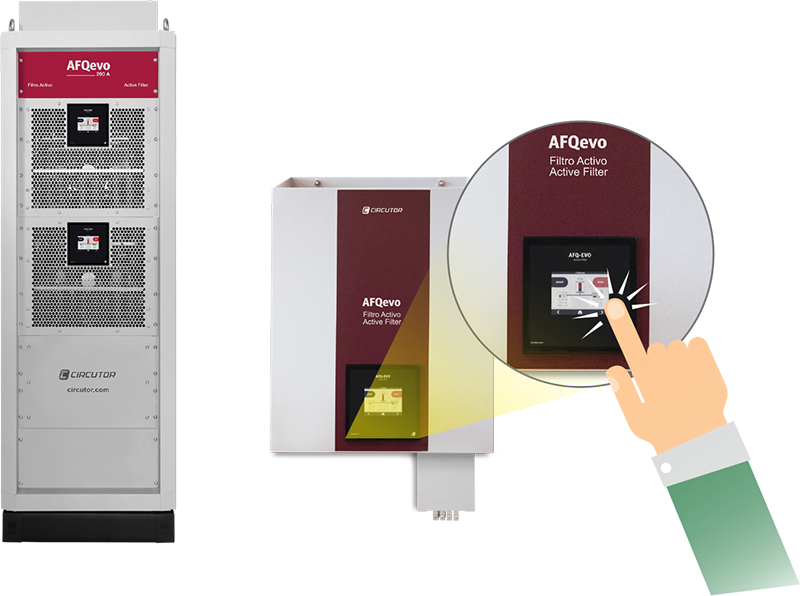

Display HMI tactile pour une rapide gestion et configuration de l’équipement. Permet également l’affichage des données du filtre sur place.

Les filtres actifs AFQevo sont capables de travailler dans 12 modes différents, moyennant de simples combinaisons qui priorisent leurs 3 fonctions principales : Filtrer harmoniques, Compenser réactive et Équilibrer phases.

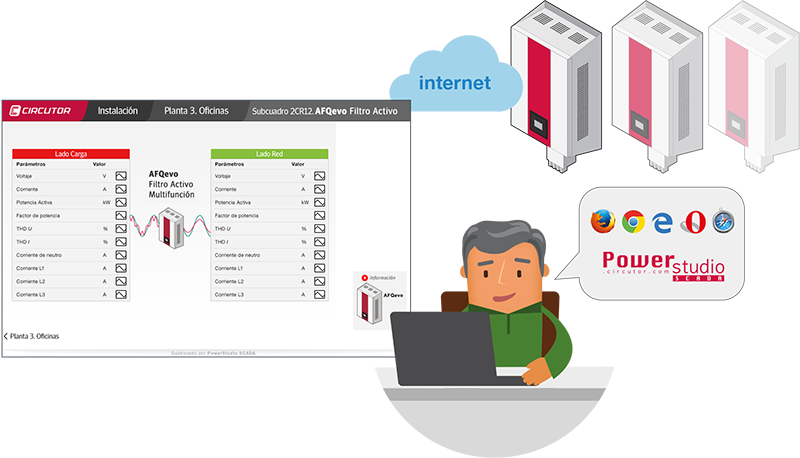

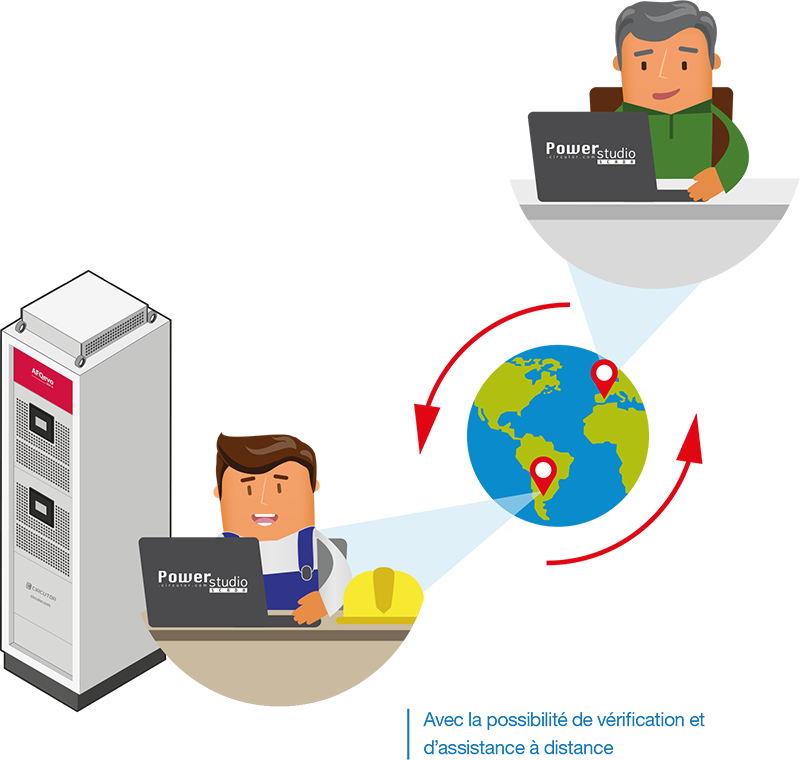

Moyennant une connexion à distance et grâce à PowerStudio SCADA, vous pourrez consulter les données de vos filtres actifs en temps réel, traiter les données à travers des écrans et réaliser des rapports.

AFQevo est tout ce dont vous avez besoin pour avoir une installation libre d’harmoniques.

Les filtres AFQevo sont installés sous une forme simple, en donnant le rendement maximal dès l’instant de leur mise en marche.

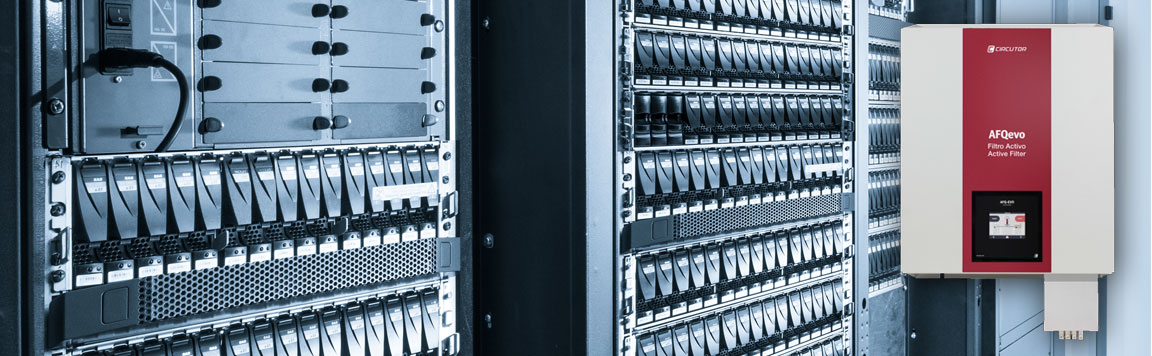

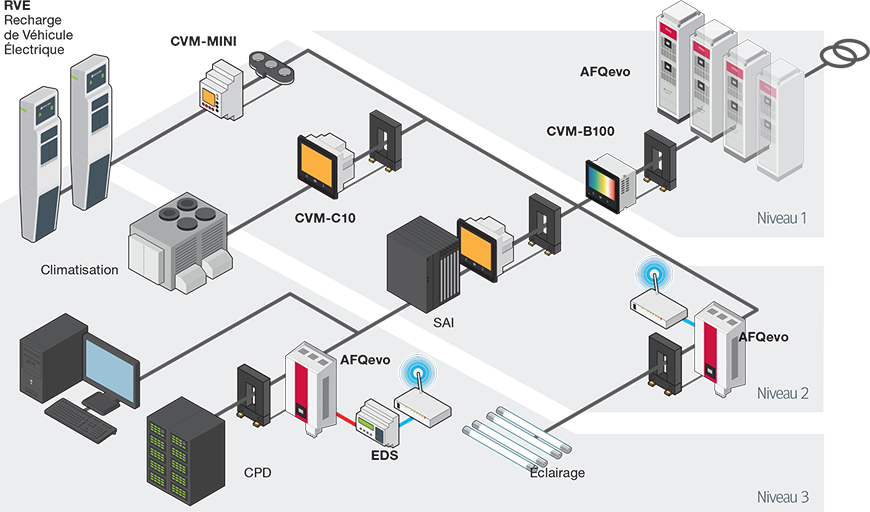

En fonction des besoins de filtrage, il peut être approprié d’installer les équipements de filtrage actif sur la ligne principale (Niveau 2) comme par exemple dans une station de recharge de véhicule électrique ou une industrie avec différentes sources d’harmoniques ; ou bien il convient de les installer conjointement aux charges (Niveau 3) comme dans un Centre de Traitement de Données (CPD).

Les filtres AFQevo sont la solution idéale pour les installations où la qualité de la forme d’onde et la continuité du service électrique sont primordiales. Ils conviennent également lorsqu’il faut satisfaire à la réglementation d’émission d’harmoniques. À titre d’exemples d’installations, nous avons les suivantes :
